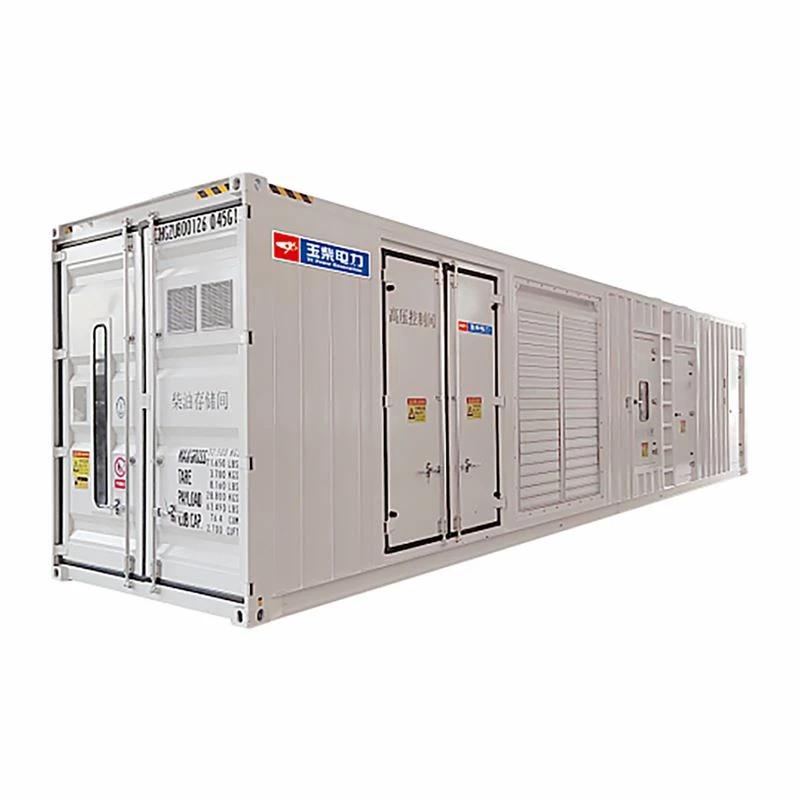

Yc12vcg -1000 n5lc
Номинална мощност: 1, 000 kW
Източник на газ: природен газ (CH4По -голям или равен на 90%)
Напрежение/честота: 400k v/50 Hz
Въведение на продукта
YC12VCG -1000 N5LC Series Gas Genset е автоматичен набор от Genset, независимо разработен от Yuchai въз основа на години на опит в пазара чрез въвеждане на Advanced Genset Technologies у дома и в чужбина. Генкът е оборудван със зряла система за контрол на газа. След строгата проверка на механичното развитие на Yuchai и стандартизираната оптимизация на технологията за развитие на горенето, тази поредица от газов гент се характеризира с висока надеждност, висока ефективност и екологична приятелска цена и ниски разходи за поддръжка и може да отговори на нуждите на различните потребители.
Висока надеждност
Въз основа на платформата за проектиране и производство на зряла продукция, Yuchai е разработил и произвеждал високотемпературни устойчиви на износване материали и компоненти с висока якост (включително блок на цилиндъра, цилиндрова глава, разпределителен вал, колянов вал и обща база), подходящи за газов гранд, което значително подобрява надеждността и издръжливостта на продукта.
01
Ефективен и екологичен
Прилагането на такива зрели технологии като постно горене, високоенергиен модул за запалване на кондензации, патентованата горивна камера на Yuchai, високоефективността на турбокомпресора и контрола на затворения сензор за кислород гарантира ефективно и чисто изгаряне на газове, точен контрол на съотношението на въздуха, по-голяма производителност и стабилност и ниски емисии.
Патентованата задна зъбна камера на Yuchai и технологията за мрежести зъбни колела и технологията с четири клапани се прилагат към газовия двигател, като ефективно намаляват механичния шум, температурата на шума от изгорелите газове и температурата на силовата агрегатура и гарантиране на дружелюбността на операторите и естествената среда.
02
Ниски разходи за поддръжка
Патентованите цилиндрови облицовки на Yuchai, бутални пръстени и технологии за уплътнение на клапана се прилагат, като значително намаляват скоростта на консумация на смазващо масло и разширяването на цикъла на смяна на смазващото масло е повече от 1500 часа. Газовият Genset е оборудван с части с добра универсалност и удобна поддръжка, което значително намалява разходите за поддръжка на оборудването за производство на електроенергия.
03
Защита на безопасността
Genset е оборудван с независима система за управление на зряла Genset за реализиране на стабилен контрол, монитор на почукания за всеки цилиндър, за да реализира мониторинг на състоянието в реално време на Genset, както и клапани за входни тръби и входящи тръби, гарантиране на безопасността на Genset.
04
Алтернатор
Алтернаторът има предимствата на високата генерираща ефективност, ниската температура, ниската степен на изкривяване на формата на вълната, добрата динамична производителност и стабилната паралелна работа на AVR, както и надеждността и издръжливостта на първокласния клас и може да отговаря на изискванията за обслужване на различни сурови среди.
05
Стандартен обхват
|
Не. |
Име на част
|
Единица |
Количество |
Не. |
Име на част
|
Единица |
Количество |
|
1 |
Газов двигател |
Комплект
|
1 |
6 |
Кабинет за управление на Genset
|
PCS.
|
1 |
|
2 |
Група на клапана | Комплект |
1 |
7 |
Silencer, Bellows
|
Комплект |
1 |
|
3 |
Алтернатор
|
PCS.
|
1 |
8 |
Батерия
|
Комплект |
1 |
|
4 |
Обща база |
PCS.
|
1 |
9 |
Придружаващи инструменти
|
Комплект |
1 |
| 5 | Гъвкаво свързване |
PCS.
|
1 | 10 |
Придружаващи документи
|
Комплект | 1 |
| 1. Частите на радиатора са незадължителни. 2. Придружаващите документи включват Ръководство за експлоатация, очертания и инсталиране, списък на технически параметри, спецификации на двигателя, спецификации на електрическия шкаф, схема на окабеляване и три ръководство за обслужване на гаранции. |
|||||||
Функцията за контрол
|
Основна функция |
Превключвател за захранване, стартиране, изключване, спиране на аварийните аварийни и затваряне и контрол на отварянето
|
|
Функция на дисплея |
Фазово напрежение, напрежение на линията, ток, честота, фазова последователност, активна мощност, реактивна мощност, видима мощност, коефициент на мощност, кумулативна енергия, скорост, налягане на маслото, температура на охлаждащата течност, температура на отработените газове, време на работа на набор, време за стартиране и напрежение на батерията |
|
Функция за защита |
Защита на превишаване на скоростта, защита на недостатъците, защита на пренапрежение, защита от напрежение, защита от честота, защита на недостатъчната честота, защита от свръхток, защита на прекомерно силата, защита от ниско налягане на маслото, защита от висока температура на вода |
Размери и тегло на GenSet
| Нетни размери и тегло на GenSet |
Дължина/a
|
Ширина/б
|
Височина/c
|
Тегло |
|
5640 мм
|
2070 мм
|
2660 мм
|
18000kg
|
Забележка: Горните данни и информация ще бъдат актуализирани с надстройката на продукта, а Yuchai си запазва правото да прави технически промени.
Популярни тагове: YC12VCG -1000 N5LC Silent Gas Generator Set, China YC12VCG -1000 N5LC Silent Gas Generator Производители, доставчици, фабрика
| Параметри на генератор | |
| Модел |
Yc12vcg -1000 n5lc
|
| Номинална мощност |
1, 000 kw/1,250 kva
|
| Номинална скорост |
1, 000 r/min
|
| Номинално напрежение |
400 V
|
| Оценен ток |
1801A
|
| Честота |
50Hz |
|
Коефициент на мощност
|
0. 8 (изоставане) |
| Ефективност на генератора |
По -голям или равен на 38%
|
|
Консумация на газ
|
288.2m³/h
|
| Шум |
По -малко или равни на 100 dB (a) @ 1m
|
| Стартиращ метод |
електронен
|
| Тегло |
18, 000 kg
|
| Параметрите на двигателя | |
|
Модел на двигателя
|
YC12VC1680N-D31
|
| Номинална мощност |
1,120 kW
|
| Номинална скорост |
1, 000 r/min
|
|
Брой цилиндри
|
12 |
|
Форма
|
V-тип, четиритактов, водно охлаждане
|
| Отвор × инсулт (mm) |
200 mm × 210 mm
|
| Изместване |
79.17 L
|
| Коефициент на компресия |
11:1
|
|
Система за управление
|
ECU
|
|
Коефициент на консумация на масло
|
По -малко или равни на 0. 3 g/kwh
|
|
Капацитет на охлаждащата течност (с изключение на радиатора)
|
240 L
|
|
Капацитет на нефт
|
310 L
|
|
Интервал на основен ремонт
|
40,000 h
|
| Параметри на алтернатора | |
|
Модел на алтернатор
|
Yc -1000-6
|
|
Режим на окабеляване
|
Трифазна четирипроводна система (Y тип)
|
|
Режим на регулиране на напрежението
|
Avr
|
|
IP степен
|
IP23
|
|
Изолационен клас
|
H
|
| Параметри на топлинния баланс | |
|
Охлаждаща течност на цилиндровата облицовка (± 8%)
|
352 kW
|
|
Охлаждаща течност на масления охладител (± 8%)
|
242 kW
|
| Топлината на охлаждащата течност в основния етап на интеркулера (± 8%) |
155 kW
|
| Обща охлаждаща топлина на високотемпературната охлаждаща система (± 8%) |
750 kW
|
| Охлаждаща течност Загряване на етапа на интеркулера (± 8%) |
129 kW
|
| Обща топка на охлаждащата течност на нискотемпературната охлаждаща система (± 8%) |
129 kW
|
| Отпадъчна топлина на отработените газове (с температурата на отработения газ до 120 градуса) (± 8%) |
611 kW
|
|
Загуба на мощност на помпа и вентилатор
|
20 kW
|
|
Обща лъчезарна топлина (± 8%)
|
76 kW
|
| Параметри на охлаждане | |
|
Дебит на високотемпературната циркулираща вода
|
60 m³/h
|
| Температура на входа на високотемпературна циркулираща вода (± 2%) |
75.3 степен
|
| Температура на изхода на високотемпературна циркулираща вода (± 2%) |
86 степен
|
|
Дебит на нискотемпературната циркулираща вода
|
60 m³/h
|
|
Ниска температурна температура на входната вода (± 2%)
|
50 градуса
|
|
Ниска температурна температура на водата (± 2%)
|
51.9 степен
|
| Параметри на входа и отработените газове | |
|
Прием на въздух
|
5,222 kg/h
|
|
Прием на газ
|
201.4 kg/h
|
|
Изместване на въздуха
|
5,423 kg/h
|
|
Температура на отработените газове след турбокомпресора (± 5%)
|
485 градуса
|
| Условия за изпитване | |
|
Калорична стойност на газа
|
9.13 kWh/m³
|
|
Съдържание на обем на метан
|
По -голям или равен на 95%
|
|
Температура на газа
|
10 ~ 40 градуса
|
| Газова влажност |
＜80%
|
|
Налягане на всмукване на газ
|
8 ~ 20 kpa
|
|
Отрицателно налягане на всмукване на въздух
|
＞ -3 kpa
|
|
Налягането в задната част на отработените газове
|
＜ 5kpa
|
|
Абсолютно атмосферно налягане
|
101.32kpa
|
|
Температура на околната среда
|
25 градуса
|
|
Относителна влажност
|
По -малко или равни на 30%
|
| Надморска височина |
По -малко или равно на 1000m
|
|
Забележка: Всички данни на газовия ген се измерват в горната тестова среда.
|
|
